详细说明：

一、简介

屏蔽型双导（ 双芯）发热电缆内芯由冷线热线组成，外面由绝缘层、接地、屏蔽层和外护套组成，发热电缆通电后，热线发热并在40～60℃的低温运行，埋设在填充层内的发热电缆，将热能通过热传导(对流)的方式和发出的8-13μm的远红外线辐射方式传给受热体。

二、性能

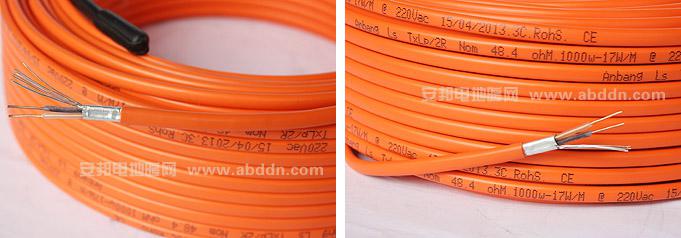

1、结构

外护套：橙色聚氯乙烯（PVC）；

接地线：镀锡铜丝（8根直径为0.4mm的镀锡铜芯）；

屏蔽层：铝箔（金属屏蔽层有效保护，无辐射）；

内导体：合金电阻丝；

内绝缘：交联聚乙烯（XLPE）；

接头类型：隐式接头；

2、尺寸：外径：6.9mm。
3、电气参数

供电电压：220V（电压可定制）；

线性功率：17W/m；
4、其他

冷线长度：2.25m；

最大表面工作温度：65℃；

最小弯曲系数：5D。

三、系统组成及工作原理：

供电线路→变压器→低压配电装置→分户电度表→温控器→发热电缆→通过地板向室内辐射热量。

a. 以电力为能源；

b. 以发热电缆作为发热体；

c. 发热电缆热传导机理。

四、相关技术参数

1、发热电缆的直径：

根据国家质量监督检验检疫总局和国家标准化管理委员会于2007年发布《GB/T20841—2007IEC 60800：1992额定电压300/500V生活设施加热和防结冰用加热电缆》规定，发热电缆直径不得小于6mm，安邦发热电缆的直径为6.9mm，高于国家标准规定。
2、接线方式：

目前市场上生产的发热电缆大部分都采用冷接方法（冷、热线 用机械压接的方式处理）。在长期的运行中，发热部分与冷引线部份的接触点会因为接触不良而形成较大电阻，在接头部份产生高温，最终将接头烧坏。冷接头就像 家里用的电炉一样，电炉丝是很少被烧断的，而电炉丝与电源的接头就经常出现问题。    而 安邦双芯发热电缆的隐式接头（一种小直径金属丝对接方法）的专利焊接方法是将发热丝与冷引线溶为一体，解决了冷热交替而带来的膨胀和接触不良，能确保发热 电缆冷引线、发热丝平滑焊接过渡，使发热电缆一气呵成，不留瑕疵。能确保发热电缆使用的可靠性、安全性、防水及抗机械外力破坏，确保发热电缆的使用寿命。

3、发热电缆的标识：

根据国家质量监督检验检疫总局和国家标准化管理委员会于2007年发布《GB/T20841─2007/IEC60800:1992额定电压300/500V生活设施加热和防结冰用加热电缆》规定发热电缆表面标志字迹清楚，容易辨认、耐擦，标志间距为大于500mm，最为重要的是，安邦发热电缆在冷热接头处，用喷码的方式准确标识在发热电缆上，给地暖施工与检验带来极大的方便。

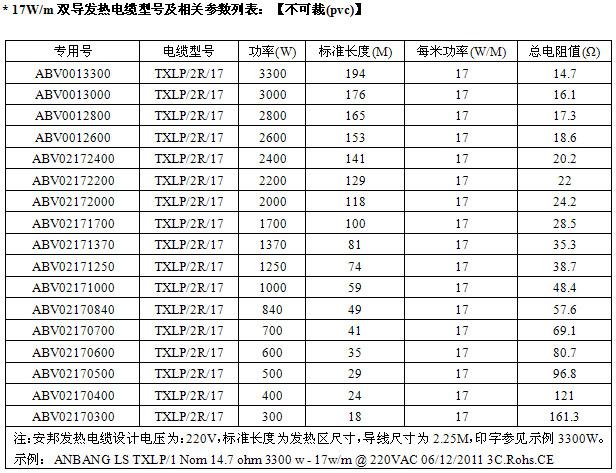

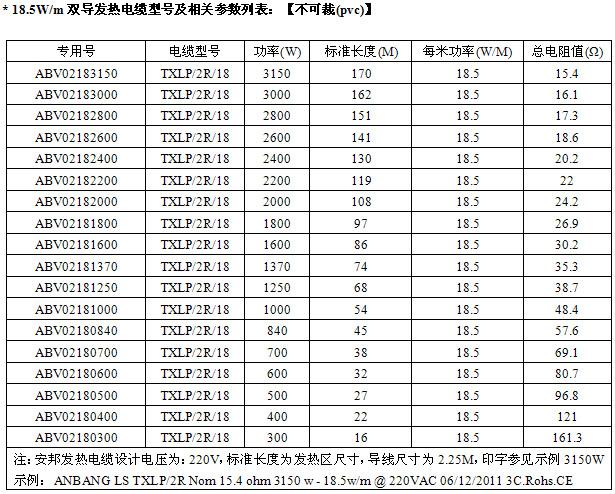

4、屏蔽型双导发热电缆型号规格表

1、双导双发热芯、两根独股发热芯、材质相同、整体性高；
2、接头技术、冷热接头和尾端封头采用多层技术处理；
3、人性化设计，线径变化明显，施工中便于控制；
4、性能稳定，发热材料为高性能合金电阻丝，无功率衰减。

六、应用领域

1、适合所有的新建和翻修建筑（楼房、平房、别墅）供暖系统；

2、公用建筑（写字楼、医疗机构、洗浴广场、健身房等） 供暖系统；

3、特殊用途 畜牧业养殖保温、（厂房、花房、蔬菜大棚、恒温育雏室等）建筑保温系统；
